Array LaserLink™
Tecnología Láser de Escaneo de Patrones

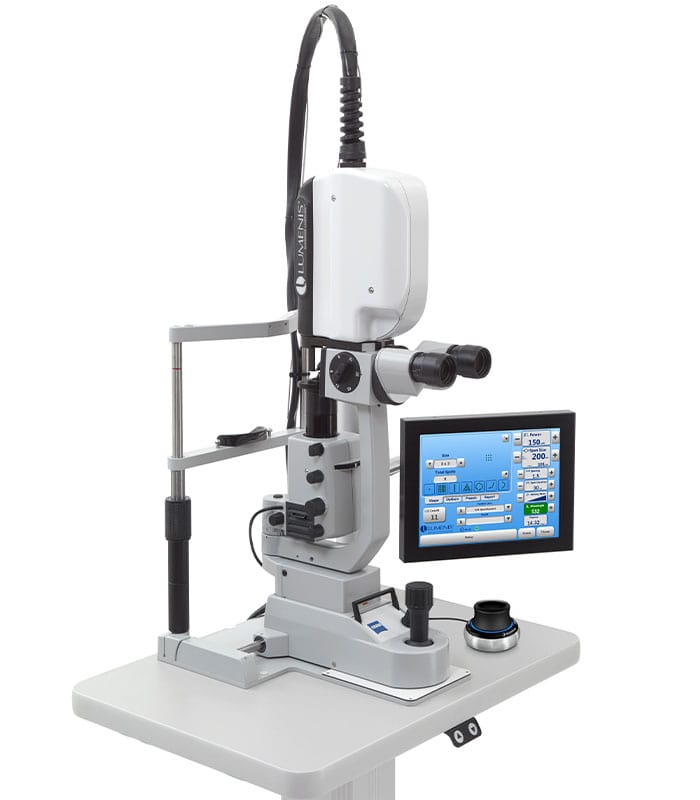

Lumenis presenta el Array TM LaserLink™ un sistema de tecnología avanzado de entrega que mejora significativamente el tratamiento láser estándar al proveer nuevas capacidades de escaneo de patrones para láseres de fotocoagulación y reduciendo considerablemente el tiempo de tratamiento. El Array ofrece un rango de tamaños de mancha que van de los 50um a los 1000um en un modo simple, y de 100um a 500um en un modo de patrones.

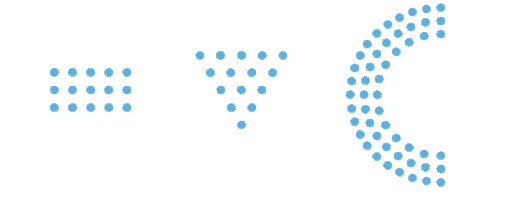

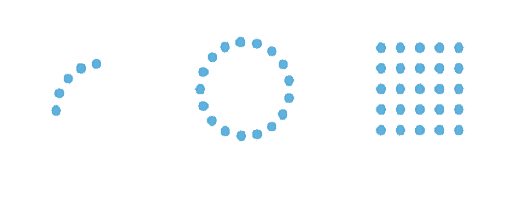

Ejemplos de patrones
El Array™ LaserLink™ ofrece los siguientes beneficios:
Compatibilidad
Links con Láseres de Lumenis:
- Vision One
- Novus Spectra
Y se junta con las lamparas mas populares:
- Lumenis 980
- Lumenis 990*
- Zeiss SL130
- Zeiss 30SL
- Haag Streit 900 BQ*
Versatilidad
Con la tecnología de Lumenis multi longitud de onda, el Array entrega las siguientes:
- Verde: 532 nm
- Amarillo: 577 nm
- Rojo: 659 nm
Opciones de tratamiento con el Array:
- Spot simple
- Modo pulso
- Patrón variado
El Array ofrece un rango de tamaños de láser spots que van de los 50um a los 1000um en spot simple, y de 100um a 500um en modo de escaneo de patrones.
Sensibilidad
- Pantalla táctil intuitiva
Presenta un flujo de trabajo lógico - Pantalla táctil personalizable
De fácil movimiento para personas diestras o zurdas y provee control de ojos al frente - Modo de cuadro
Es usado para establecer los parámetros del láser de patrón apropiado con un spot simple - Modo de cuadro
Es usado para establecer los parámetros del láser de patrón apropiado con un spot simple - Modo de titulación
El tamaño de spot en la retina le brinda al médico el parámetro actual de tratamiento - Menú de lentes de contacto
Lista los lentes comúnmente más usados para calcular el tamaño del spot de laser en la retina
Tratamiento personalizado para cubrir las necesidades del paciente y del médico
Tamaño variable constante
- Simple de 50 a 1000um
- Modo patrón de 100 a 500um
- Para tratamientos personalizados de una patología en particular y respuesta de tejido
Espaciamiento seleccionable
- De 0 a 3 veces el diametro dentro de un círculo
- De 0.25 a 3 veces el diámetro en otros patrones
Variedad de patrones ajustables que incluyen uno simple y 6 formas
- Cuadrado: 2 a 5 por lado
- Linear: 2 por linea y hasta 4 en cada 5 lineas
- Triangular: 6 o 15
- Circular: Anillo simple ajustable
- Cuarto de círculo: 1 a 3 arcos ajustables
- Medio círculo: 1 a 3 arcos ajustables
Hasta 5 protocolos preajustables
- Conserve las configuraciones favoritas en la memoria
- Incluye configuraciones tales como seleccion de lentes para fundus, potencia de láser, tamaño de mancha, espaciamiento, y número de manchas y duración.
Nueva generación de filtros
- Utilizan cubiertas fototopicas balanceadas para eliminación de distorción del color
- Optimiza la transmisión de luz o brillo del campo visual del médico
Óptica patentada SureSpot
- Asegura el punto focal del haz del láser para que se mantenga en la retina
- Minimiza la densidad de energía en la cornea y lente para mejor seguridad
Mantiene el enfoque en el paciente
Control de ojos
Controla y verifica los parámetros del tratamiento sin mover los oculares de la lámpara de hendidura o perder de vista el objetivo de la retina
Array único 3D Micromanipulador
- Controla los parámetros del láser y la micromanipulación
- Ajustable para diestros y zurdos
Display con pre alertado
- Confirma cambios en los parámetros del tratamiento
- Despliega texto en la retina
- Los parámetros modificados son proyectados en texto
Pantalla táctil intuitiva
- Monitor ajustable
- Fácilmente alcanzable y visualizable para establecer tratamiento y procedimientos
Lumenis Array™ LaserLink™ Especificaciones técnicas
| Patrones | Single spot, square, line, triangle, circle, quarter circle, half circle |
| Tamaño | Single spot: 50,100, 125, 150, 175, 200, 250, 300, 400, 500,1000 µm 3-ring quarter circle and 3-ring half circle: 100 µm and 200 µm Other Patterns: 100, 125, 150, 175, 200, 250, 300, 400, 500 µm |
| Spot Spacing | Single-ring circle: x 0.0, 0.25, 0.50, 0.75, 1.00, 1.50, 2.00, 2.50, 3.00 Other patterns: x 0.25, 0.50, 0.75, 1.00, 1.50, 2.00, 2.50, 3.00 |
| Spot Duration | 10, 20, 30, 40, 50 ms for pattern | 10 - 3000 ms for single spot |
| Power | 532 nm: 50 - 2000 mW | 577 nm: 50 - 1500 mW I 659 nm: 50 - 800 mW* | Compatible lasers |
|---|---|
| Vision One | 532 nm (green) | 577 nm (yellow) | 659 nm (red)* |
| Novus Spectra / Spectra DP | 532 nm (green) | Compatible slit lamps |
| Off Axis Illumination Slit Lamps | Lumenis 980 | Zeiss 30SL | Zeiss SL130 |
| Electrical requirements | 100 - 240 VAC, 50/60 Hz, 150 W max | General specifications |
| Weight | Console: 3.5 kg | Array LaserLink™ Module: 5 kg |
| Equipment classification | US Class II, EU Class I |
